Uni-t UTG2082B 80Mhz Fonksiyon Sinyal Jenaratörü
UTG2082B, yüksek hassasiyetli, kararlı, saf ve düşük distorsiyonlu sinyaller üretebilir; hızlı yükselme ve düşme kenarları ile yüksek frekanslı kare dalga sağlar. Kullanıcılar, kolay çalıştırılan arayüz, rekabetçi özellikler ve insanlaştırılmış grafik ekrandan oluşan çok işlevli enstrümanı kullanarak çalışma verimliliğini artırabilir.
UNIT UTG2082B fonksiyon jenaratörü, maksimum 80 MHz bant genişliğine sahiptir.
4,3" LCD ekrana sahip 2 kanallı fonksiyon jeneratörleridir ve 16-bit D/A dönüştürücü sayesinde çok sayıda fonksiyon üretebilir.
İsteğe bağlı dalga formları bir PC kullanılarak saklanabilir ve oluşturulabilir.
UTG2000B serisi modeller AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, SUM, DSBAM, QAM, PWM gibi çeşitli modülasyon seçenekleri sunar.
Jeneratörlerin ön tarafında bir USB portu ve çeşitli Host/Cihaz uygulamaları için arkada PC yazılımı ile çeşitli sinyallerin üretilmesi kolaydır.Bu sinyaller 16M nokta uzunluğunda olabilir.
1. Eşdeğer performansa sahip çift kanal, bağımsız çıkış
2. 320MSa/s örnekleme hızı; 16 bit dikey çözünürlük
3. 80MHz sinüs dalga biçimi çıkışı, 1μHz tam bant çözünürlüğü
4. 25MHz darbe dalga biçimi, ayarlanabilir yükselme/düşme süresi
5. 8k/1M puanlık maksimum keyfi dalga biçimi uzunluğu; 161/48 kalıcı dalga formu depolama
6. Mevcut modülasyonlar: AM, FM, PM, ASK, FSK, PWM, PSK

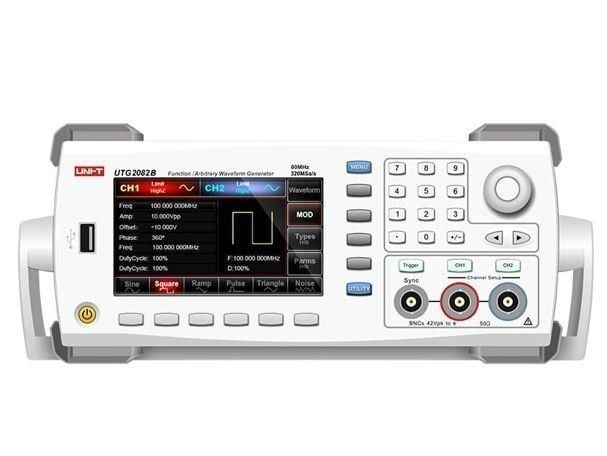

7. 4.3 inç yüksek çözünürlüklü TFT LCD Ekran
8. USB Host, USB Device, LAN, 10MHz saat kaynağı giriş/çıkış
Teknik Özellikler:
Bant genişliği : 80 MHz
Dikey çözünürlük : 16 bit
Çalışma modları : Çıkış açık/kapalı, sürekli, modülasyon, süpürme, patlama
Görüntüleme : 4,3" TFT LCD, WVGA (480 x 272)
Yerleşik işlevler : Sinüs, kare, rampa, darbe, gürültü, DC, keyfi, harmonik
Bant genişliği : 1μHz - 80 MHz
Kanallar : 2
Maksimum fonksiyon uzunluğu : 16 milyon
Frekans aralığı:
- Sinüs: 1µHz - 80MHz
- Dikdörtgen: 1µHz - 25MHz
- Darbe: 1µHz - 20MHz
- Üçgen: 1µHz - 3MHz
- Harmonik: 1µHz - 30MHz
- Keyfi: 1µHz - 15MHz
- Gauss Gürültüsü: 60MHz (-3dB)
Çözünürlük: 1µHz
Voltaj çözünürlüğü: 1 mV
Genlik: 1mVpp - 10Vpp (10 MHz'e kadar), 1mVpp - 5 Vpp (60 MHz'e kadar), 1mVpp - 2 Vpp (120 MHz'e kadar),
Çıkış empedansı: 50 ohm
Örnekleme hızı : 320mV/s , genlik çözünürlüğü: 14 /16bit

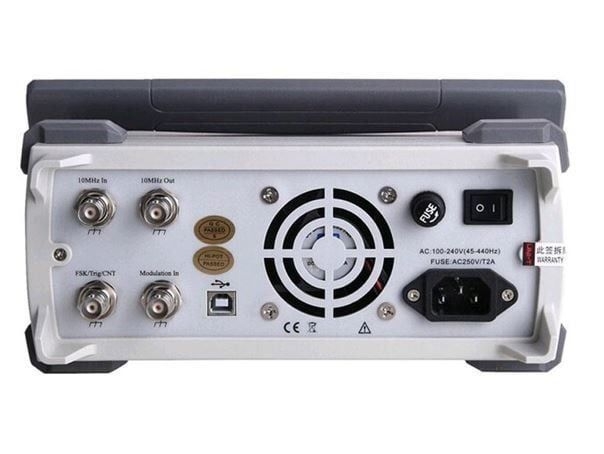

Bağlantı : USB Host, USB Device, 10MHz saat kaynağı giriş/çıkış
Ağırlık : 3.2kg
Boyutlar : 265 x 110 x 320 mm

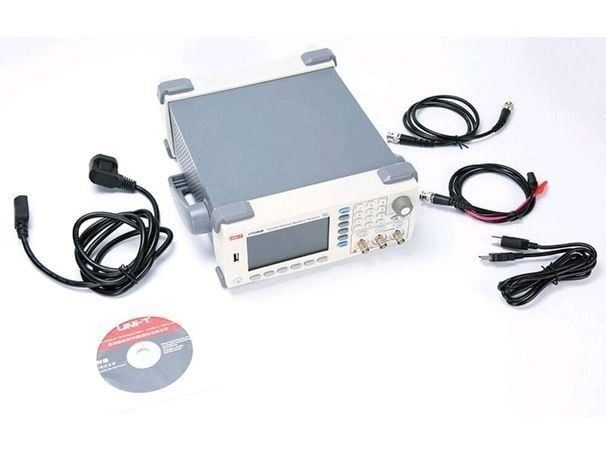

Aksesuarlar
UNI-T UTG 2082B fonksiyon üreteci aşağıdaki aksesuarlarla birlikte gelir:
BNC-BNC kablosu
Timsah klipsli BNC kablosu
Güç kablosu
USB kablosu
