- Bant Genişliği : 100 MHz
- Kanallar : 4
- Örnekleme Oranı : 1GS/s
- Bellek Derinliği : 56Mpts (tek kanal)
- Dalga Formu Yakalama Oranı : 83.000 wfms/sn
- Zaman Tabanı Ölçeği (s/böl) : 5ns/böl ~ 50s/böl
- Giriş Empedansı : (1MΩ ±% 2) II (20pF ± 3pF)
- Dikey Ölçek (V/böl) : 1mV/böl ~ 20V/böl(1MΩ)
- Dalga Formu Kaydı : 65.000 Çerçeve
- Tetik Türleri : Kenar, darbe genişliği, runt, pencere, N-kenar, gecikme, zaman aşımı, süre, kurulum / bekletme, eğim, video, kod
- Dalga Formu İşlemleri : A + B, AB, A × B, A / B, FFT, mantıksal işlem, gelişmiş
- Ölçüm Sayısı : Aynı anda 5 ölçümü görüntüleyin
- Ölçüm İstatistikleri : Ortalama, Maks, Min, Standart Sapma, Ölçüm Sayısı
- Frekans Sayacı : Donanım 6 bit sayacı (Kanallar seçilebilir)
- Standart Arayüzler : USB-Host, USB-Device, LAN, AUX (Trig Out, Pass / Fail)
- Güç : 100V ~ 240VAC, 50Hz/60Hz
- Görüntüle : WVGA (800 × 480) çözünürlüklü 8 inç TFT renkli LCD Ekran
- Renk : Beyaz ve Gri
- Net Ağırlık : 3,5 kg
- Ebat : 336x164x108 mm

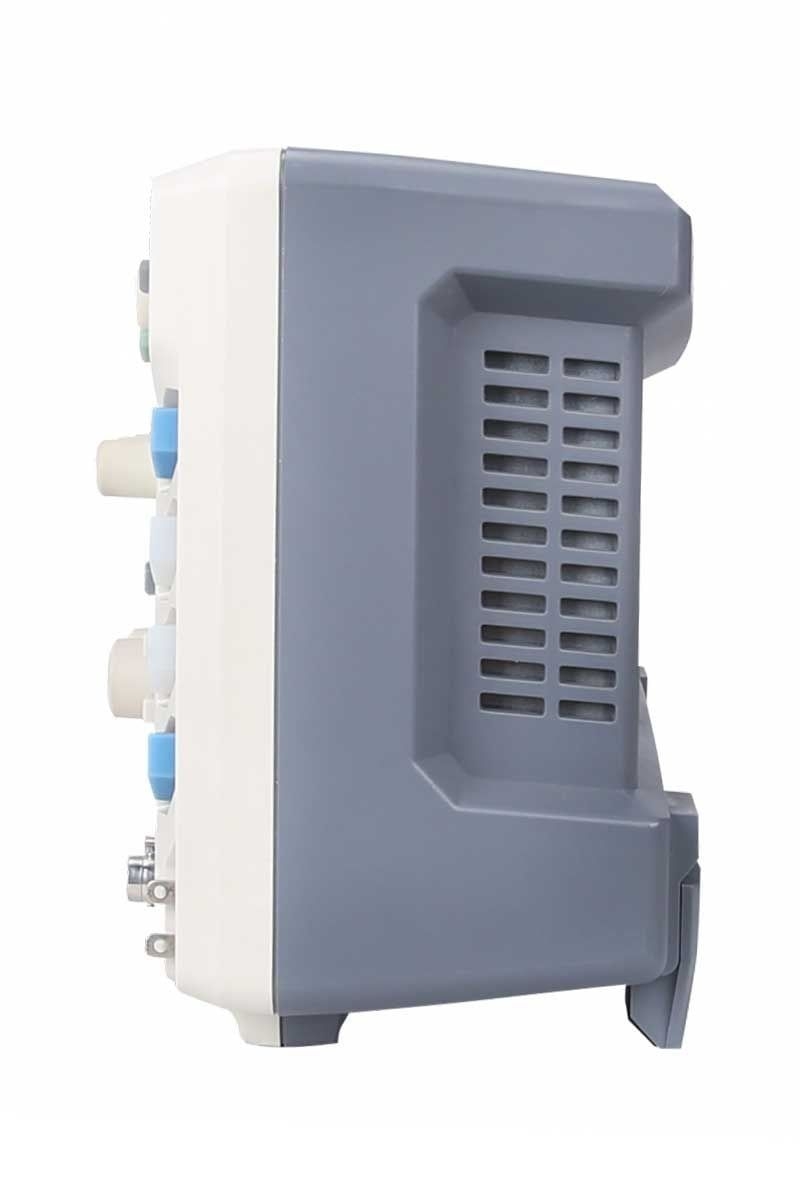

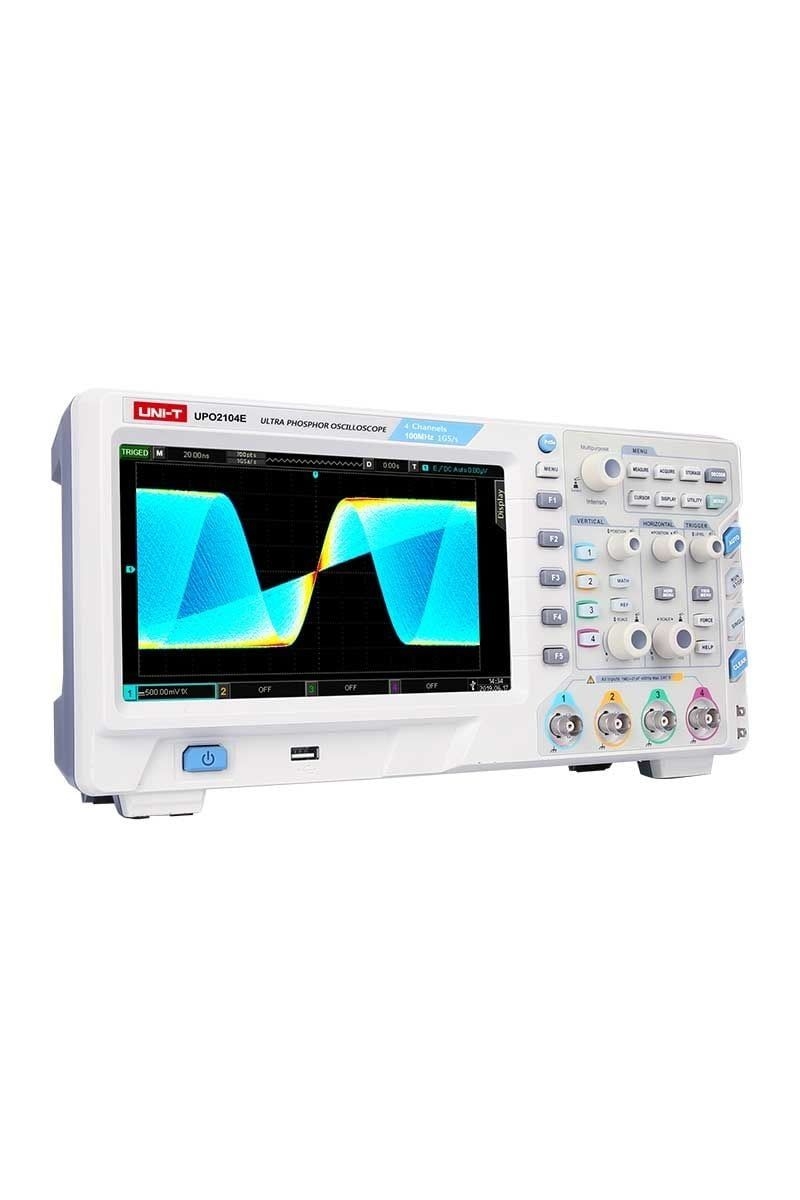

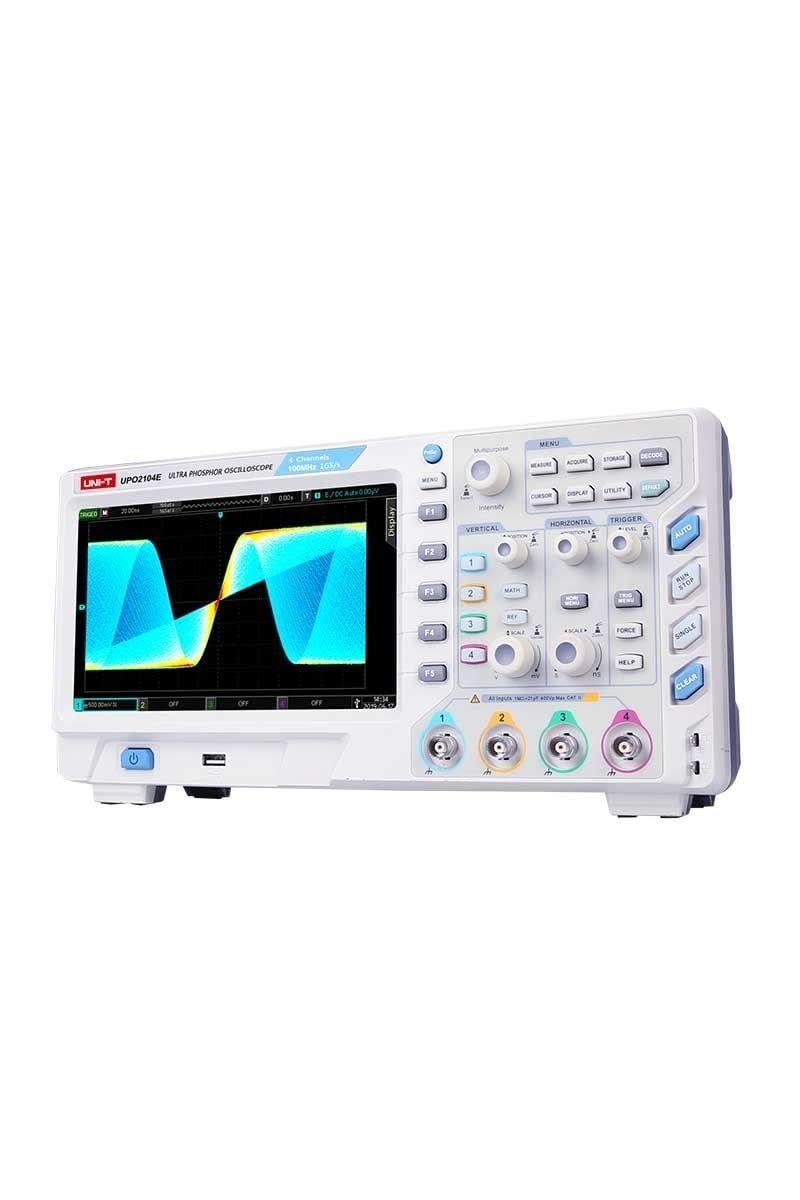

Unit Ultra Fosforlu Osiloskop
Unit markasının üretmiş olduğu ölçü ve test cihazı modellerinden biridir.
Osiloskoplar, devredeki gerilimin yönü ve büyüklüğünün yanı sıra elektrik devresinde gerçekleşen değişimlerin zamana bağlı olarak görülmesini sağlayan ölçüm cihazlarıdır.
Unit osiloskop, ultra fosfor osiloskop modeli olup yüksek kaliteli yapıya sahip ölçüm cihazı modelidir.
Yüksek dalga formu yakalama oranına sahiptir.
Standart arayüzleri içerisinde USB Device, USB Host, AUX, LAN (Trig Out, Pass / Fail) yer almaktadır.
Kanal zaman tabanı ayarlanabilir özellikte olup, 256 seviyeli yoğunluk derecelendirme ekranı ile pek çok işlemi gerçekleştirebilmektedir.
Unit osiloskop 70 MHz, 100MHz bant genişliğine ve 50Mpts tek kanallı fonksiyona sahiptir.
Yüksek çözünürlüklü 8 inç geniş ekranı ile net okuma imkanı sunar.
Cihaz çoklu tetikleme işlevlerine sahiptir.
Tetikleme türleri içerisinde; kenar, N. Kenar, pencere, darbe genişliği, video, eğim, süre, gecikme, zaman aşımı, kod, runt, kurulum ve bekletme yer almaktadır.A+B, AxB, AB, A/B ve FFT, düzenlenebilir mantıksal ve gelişmiş dalga formu işlemlerine sahiptir.
Otomatik ölçüm yapabilen osiloskop; alt, üst, maksimum, minimum, ortalama, döngü ortalaması, orta, yükselme ve düşme süresi, alan, döngü, döngü alanı, ön atma, aşma, frekans, RMS, döngü RMS, genlik, tepe-tepe, pozitif ve negatif görev oranı, pozitif ve negatif darbe, yükselen kenar gecikme A- ＞ B ve B- ＞ A, düşen kenar A- ＞ B ve Gecikme B- ＞ A gibi parametre ölçümlerini yapabilir.
Kullanımları bakımından veri depolama cihazı testleri, seri veri analizi ve titreşim analizi ve otomotiv motorlarında meydana gelen sorunların giderilmesi uygulamalarında tercih edilir.
Bunların yanı sıra ses ekipmanlarının frekans tepkilerinin değerlendirilmesinde, elektronik teknisyenlerinin onarım ve bakım işlerinde, elektronik ekipmanların ve elektrikli araç tasarımlarında Unit osiloskop kullanılabilmektedir.
Ölçüm cihazının 5 tip ölçüm ekranı bulunur ve aynı anda 5 ölçümü de görüntüleyebilmektedir.
Ölçüm istatistikleri içerisinde minimum, maksimum, ortalama, ölçüm sayısı ve standart sapma yer alır.
Sahip olduğu tasarımı ve çok fonksiyonlu yapısı ile sıklıkla tercih edilen yüksek performanslı ölçüm cihazıdır.
Kare dalga formu 65000 kayıt imkanı sunarken 6 bit donanım frekans sayacı ile kanal seçilebilmektedir.
Yüksek kaliteli ve dayanıklı bir yapıya sahip olması ile uzun süreli kullanım ömrüne sahiptir.
