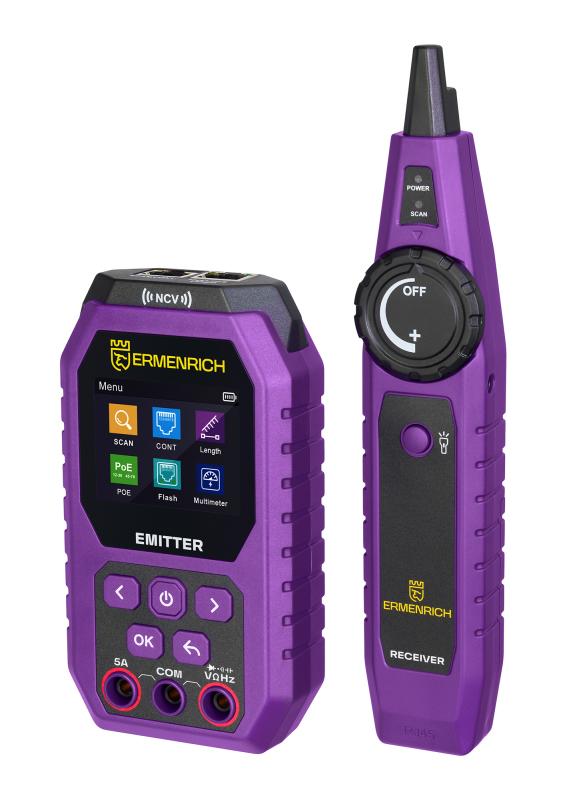

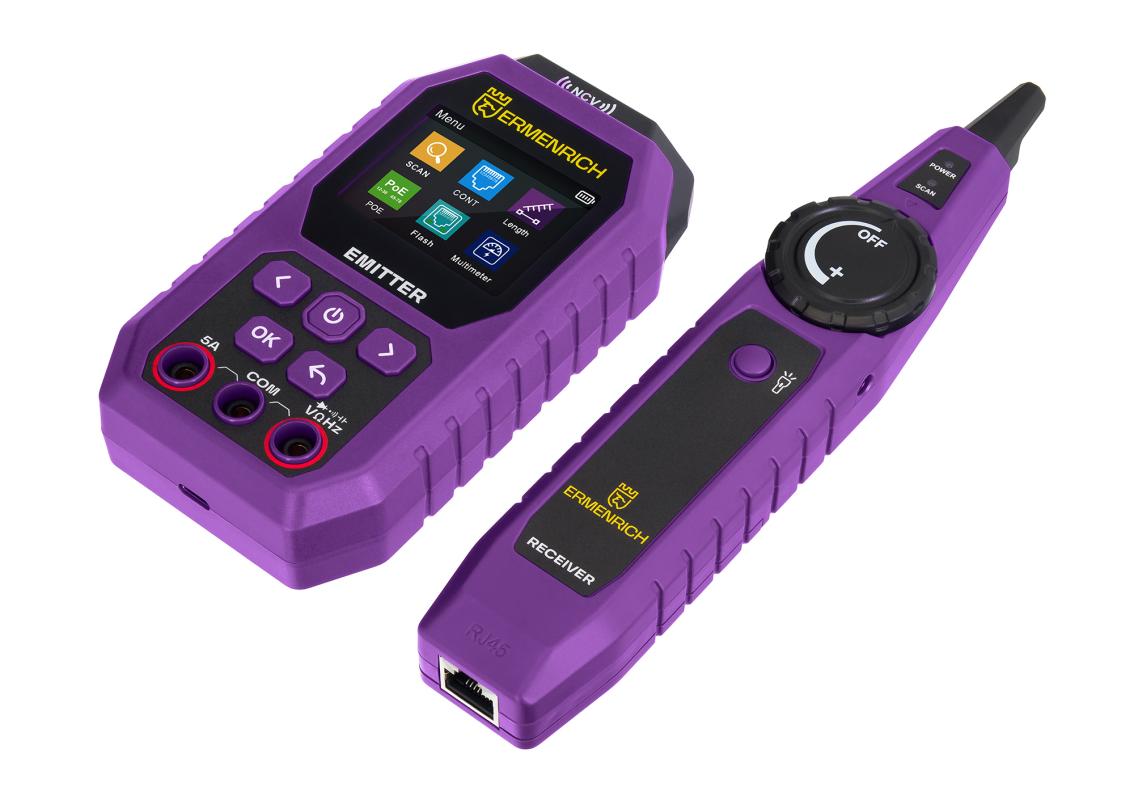

Ermenrich Ping SM75 multimetreli kablo test cihazı, kapsamlı tanılama yapmak ve telefon hatları, bilgisayar ağları ve elektrikli ekipmanın durumunu tespit etmek için kullanılabilecek çok işlevli bir araçtır. Cihaz sanayi ortamında, ofiste ve yerleşim bölgelerinde ağ kurulumu ve bakımı ile ilgilenen uzmanlar için geliştirilmiştir.
Test cihazı bükümlü tel çiftlerinin izlenmesi, kablo izleme ve kablo uzunluğu (±3 m hata payıyla 200 m"ye kadar) ve açık ya da kısa devreler ile aradaki mesafeyi belirleme amaçları için kullanılır. Ermenrich Ping SM75 geniş işlev aralığı ile benzer cihazlardan ayrılmaktadır. IEEE 802.3af/at standardına göre güç kaynağının türünü belirleyen PoE testiini gerçekleştirmenize imkan verir. NCV (temassız tehlikeli voltaj algılama) ve Port Flash işlevlerine sahiptir ve 5E/6/6A kategorilerindeki STP/UTP ağ kablolarıyla uyumludur. Ayrıca voltaj (DC ve AC), akım (DC ve AC), direnç, frekans ve kapasitans ölçümleriyle dijital multimetrenin yerini alacak biçimde kullanılabilir. Ölçüm sonuçları vericinin 320x240 px çözünürlüklü renkli TFT ekranında görüntülenir.

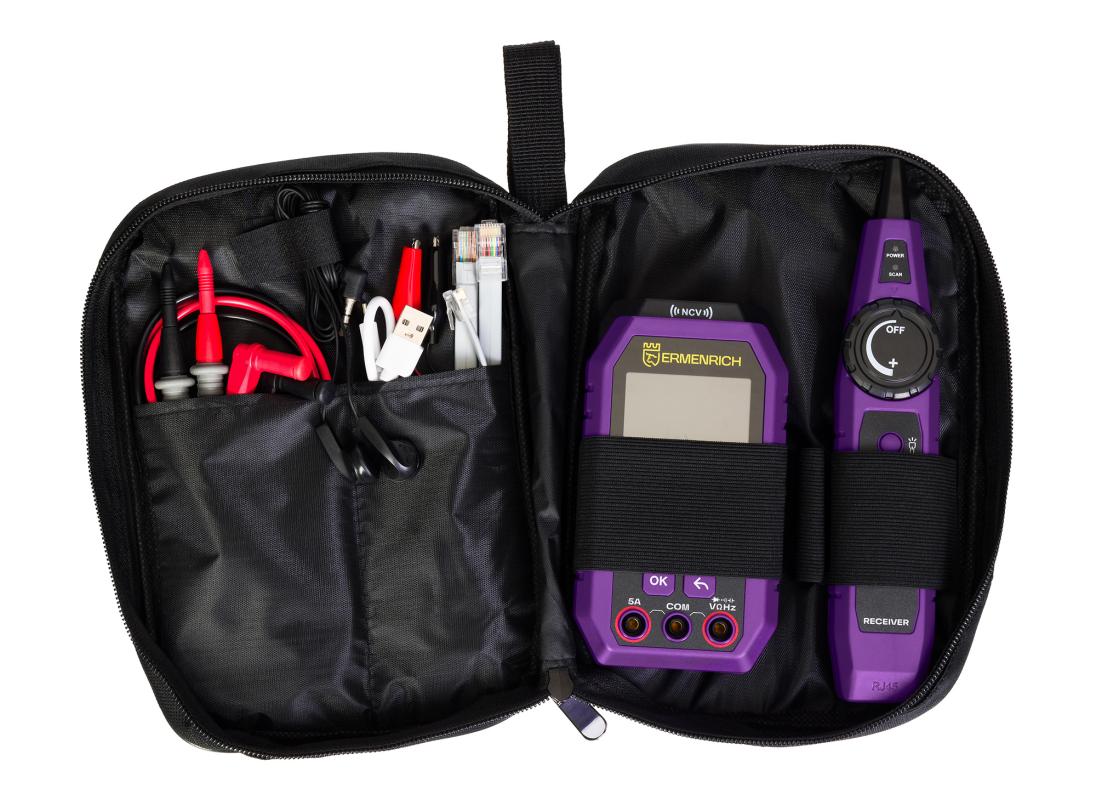

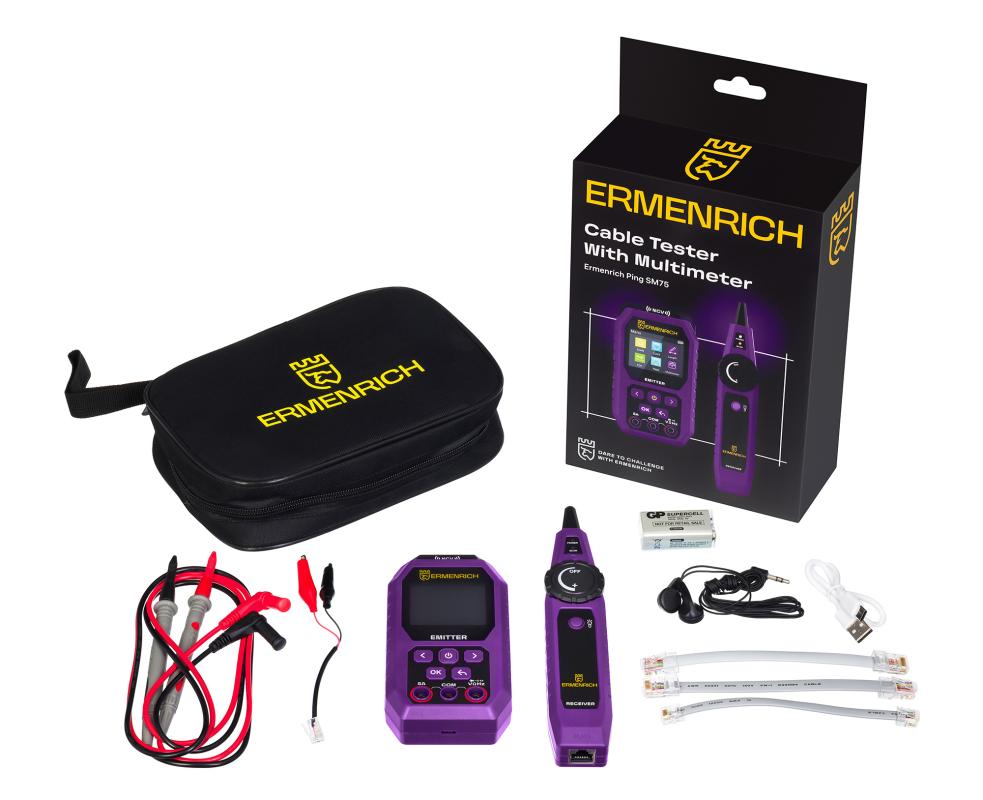

Kit bir verici, kulaklıkların (ürünle birlikte verilir) bağlanması için kulaklık bağlantı noktalı bir alıcı, bir RJ45 bağlantı noktası ve multimetre için test problarından oluşmaktadır. Verici dahili, yeniden şarj edilebilir 3,7 V pil (şarj cihazı ayrıca satın alınır) ve alıcı da 9 V pil ile desteklenmektedir.
Önemli özellikler:
Kit içeriği:
| Marka | Ermenrich |
| Garanti | 5 yıl |
| EAN | 5905555023151 |
| Paket boyutu (UxGxY) | 29x17x5 cm |
| Nakliye Ağırlığı | 0.63 kg |
| === Sınırlayıcı === | Verici |
| Bağlantı Noktaları | 5A, COM, RJ45 (Length/Flash/PoE), RJ45 (Tel eşleştirme/Tarama), Type-C, temel multimetre ölçümleri |
| İzleme kablosu türleri | STP/UTP 5/5E/6/6A ağ kablosu, yaygın kullanılan teller |
| Test edilen kablo tipleri | STP/UTP (CAT5E, CAT6, CAT6A) ağ kablosu |
| Test edilen kablonun maksimum uzunluğu, m | 1000 (dijital), 600 (analog) |
| Kablo uzunluğu ölçümü | yes |
| Kablo testi | yes |
| Kablo testi | + (açık devreler, kısa devreler, çapraz çiftler) |
| Port flash işlevi | yes |
| Port flash işlevi | +, (full duplex/half duplex, auto-nego/non-auto-nego, 10/100/1000 Mbit/s) |
| Kablo izleme | yes |
| PoE test | yes |
| Voltaj polarite tespiti | yes |
| === Sınırlayıcı === | Kablo uzunluğu ölçümü |
| Ölçü birimleri | fit, metre/yarda |
| Ölçüm aralığı, m | 5 — 200 |
| Hata | 3 m |
| === Sınırlayıcı === | PoE test |
| Güç kaynağı donanımı (PSE) tipi test | standart (IEEE 802.3at/af) |
| Orta açıklık/son açıklık tanımlama | yes |
| Çalışma voltajı aralığı (DC), V | 5 — 60 |
| === Sınırlayıcı === | Dijital multimetre |
| Ölçüm sınırı seçimi | otomatik |
| Temel özellikler | ampermetre, frekans ölçer, kapasitans ölçer, ohmmetre, voltmetre |
| DC voltajı ölçüm aralığı | 600 mV – 610 V ±(0,5 % + 3) |
| AC voltajı ölçüm aralığı | 600 mV – 610 V ±(0,5 % + 3) |
| DC akım ölçüm aralığı | 1 mA – 3 A ±(0,8 % + 3) |
| AC akım ölçüm aralığı | 1 mA – 3 A ±(0,8 % + 3) |
| Direnç ölçüm aralığı | 600 Ω – 60 MΩ ±(1,0% + 5) |
| Kapasitans ölçüm aralığı | 6 mF – 30 mF ±(5,0% + 10), 60 nF – 6 mF ±(2,5% + 60) |
| Frekans ölçüm aralığı | 0–6 MHz |
| === Sınırlayıcı === | Önemli özellikler |
| Maksimum çalışma akımı, mA | 200 |
| Koruma | giriş voltajı: 60 V |
| Ekran | TFT |
| Diyagonal görüntüleme, inç | 2.4 |
| Ekran çözünürlüğü, px | 320x240 |
| Ekran arka aydınlatması | yes |
| Güç kaynağı | dahili şarj edilebilir lityum pil 3,7 V, 1500 mA |
| Pil ömrü, s | 10 |
| Düşük pil durumu göstergesi | yes |
| Otomatik kapanma | yes |
| Çalışma sıcaklığı aralığı, °C | -10 — 60 |
| Çalışma nemi aralığı, % | 20…70 |
| === Sınırlayıcı === | Alıcı / Uzak ünite |
| Bağlantı Noktaları | RJ45, kulaklık |
| Temassız voltaj algılama (NCV) | yes |
| El feneri | yes |
| Maksimum çalışma akımı, mA | <150 |
| Güç kaynağı | 9 V pil – 1 adet |
| Pil ömrü, s | 10 |
| Çalışma sıcaklığı aralığı, °C | -10 — 60 |
| Çalışma nemi aralığı, % | 20…70 |
